一、 简介
GR-ZJ-JG1是我公司自主研发的一款高低压高精度直流电源机柜系统，该电源主要用于配套电子枪。该电源操作简单，安装方便，具有完备的保护电路，适用于恶劣的工作环境。
1.1输入输出参数
|
输入电压 |
AC220V±10%市电 |
|
频率 |
50Hz±1% |
|
输出高压直流电压 电流 |
负20kV 100mA |
|
输出低压直流电压 电流 |
负500V 100mA |
|
输出低压直流电压 电流 |
正10V 3A |
二、技术性能和参数
2.1产品使用条件
|
☆ 环境温度：-25～+55℃ |
|
|
☆ 环境湿度：10-90%RH（不结露） |
|
|
☆ 适用于剧烈振动和冲击，倾斜角度＞45° |
|
|
☆ 运行地点无导电、爆炸性粉尘、无腐蚀金属及破坏绝缘的气体 |
|
|
☆ 输入电压为市电：AC220V±10%；频率：50Hz±1% |
|
|
☆ 储存温度 : -40～+85℃ |
|
2.2技术参数
|
☆ 输入电压：AC220V±10% 50Hz±1% |
☆ 负载调整率：标准值0.1% |
|
|
☆ 输出直流电压：正20kV |
☆ 电压调整率：标准值0.1% |
|
|
☆ 电压稳定调节精度：±0.1V |
☆ 温度系数：通常每摄氏度100ppm |
|
|
☆ 纹波电压:≤0.1% |
☆ 高压稳定度：1小时预热后每小时±0.1% |
|
|
|
|
☆ 输入电压：AC220V±10% 50Hz±1% |
☆ 负载调整率：标准值0.1% |
|
|
☆ 输出直流电压：负500V |
☆ 电压调整率：标准值0.1% |
|
|
☆ 电压稳定调节精度：±0.1V |
☆ 温度系数：通常每摄氏度100ppm |
|
|
☆ 纹波电压:≤0.05% |
☆ 高压稳定度：1小时预热后每小时±0.1% |
|
|
☆ 输入电压：AC220V±10% 50Hz±1% |
☆ 负载调整率：标准值0.1% |
|
|
☆ 输出直流电压：正10V |
☆ 电压调整率：标准值0.1% |
|
|
☆ 电压稳定调节精度：±0.1V |
☆ 温度系数：通常每摄氏度100ppm |
|
|
☆ 纹波电压:≤0.05% |
☆ 高压稳定度：1小时预热后每小时±0.1% |
|
三、设备结构及其功能介绍

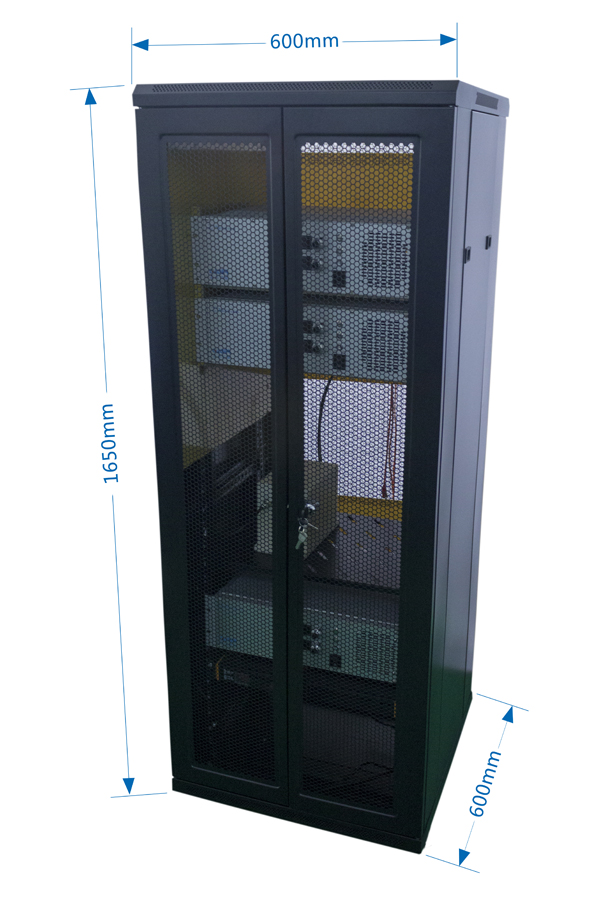

3.1总体结构
该机柜由灯丝电源部分、负偏电源部分、高压模块部分，高压电源控制部分、远程控制接口组成。

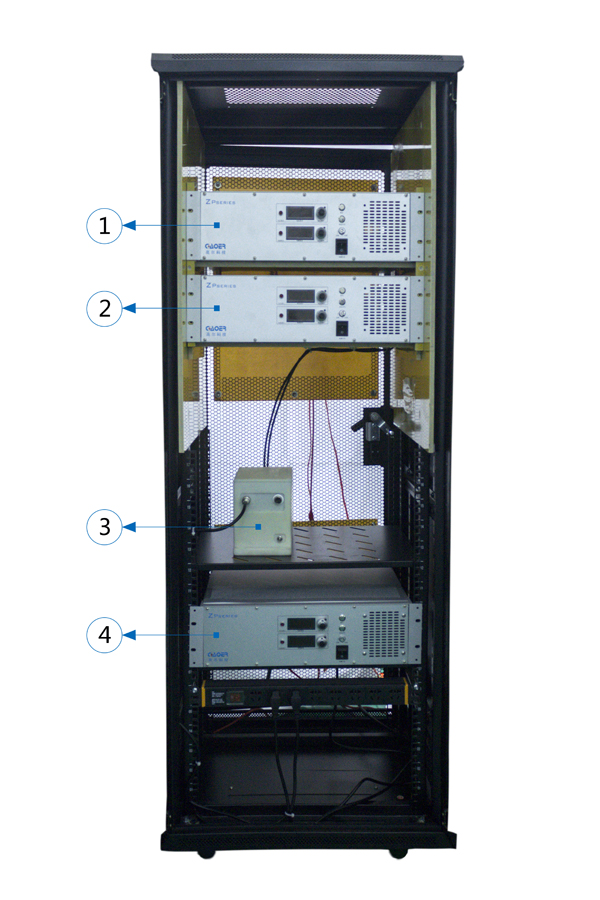

机柜结构组成：
|
序号 |
名称 |
序号 |
名称 |
|
（1） |
灯丝电源 |
（2） |
负偏电源 |
|
（3） |
高压模块 |
（4） |
高压电源控制部分 |
远程控制接口各引脚定义：
|
Pin No. |
接口定义 |
参考值 |
备注说明 |
|
1 |
远程高压开关 |
TTL高电平复位信号（24V/15V） |
持续高电平有效 |
|
2 |
地 |
- |
- |
|
3 |
远程复位 |
TTL高电平复位信号（24V/15V） |
高电平有效 |
|
4 |
+15V |
- |
- |
|
5 |
远程功率调节输入 |
0-10V |
- |
|
6 |
地 |
- |
- |
|
7 |
远程电压调节输入 |
0-10V |
- |
|
8 |
远程功率模式 |
集电极开路，电压******值35V，电流******值10mA |
低电平有效 |
|
9 |
远程电流调节输入 |
0-10V |
- |
|
10 |
远程电流模式 |
集电极开路，电压******值35V，电流******值10mA |
低电平有效 |
|
11 |
功率信号输出 |
0-10V |
- |
|
12 |
远程电压模式 |
集电极开路，电压******值35V，电流******值10mA |
低电平有效 |
|
13 |
电压信号输出 |
0-10V |
- |
|
14 |
电源故障 |
集电极开路，电压******值35V，电流******值10mA |
低电平有效 |
|
15 |
电流信号输出 |
0-10V |
- |
|
16 |
远程高压开关指示 |
集电极开路，电压******值35V，电流******值10mA |
低电平有效 |
