一、简介
GR-A-P203系列定制类交流高压电源是我公司自主研发生产，具有完全自主 知识产权的高压交流电源。适用于研究所和高校实验使用。
1.1输入输出参数
|
输入电压 |
DC24V |
|
频率范围 |
10KHz-30KHz(可调) |
|
输出交流电压 |
峰峰值 40kV(可调) |

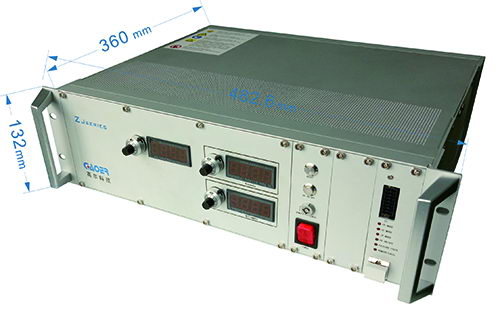

1.2外形尺寸
电源整体外形尺寸：482.6*360*132mm
二、技术性能和参数
2.1产品使用条件
☆ 环境温度：-25～+55℃
☆ 环境湿度：10-90%RH（不结露）
☆ 无剧烈振动和冲击，倾斜角度﹤95°
☆ 运行地点无导电、爆炸性粉尘、无腐蚀金属及破坏绝缘的气体
☆ 输入电压：DC24V
☆ 储存温度 : 正常
2.2技术参数
|
☆ 输入电压：DC24V |
☆ 输出交流电压：0～40kV(VPP) |
|
☆ 输出峰值功率：8kW |
☆ 温度系数：通常每摄氏度100ppm |
|
☆ 高压稳定度：1小时预热后每小时±0.1% |
☆ 输出波形：正弦波 |
三、设备结构及其功能介绍
3.1总体结构

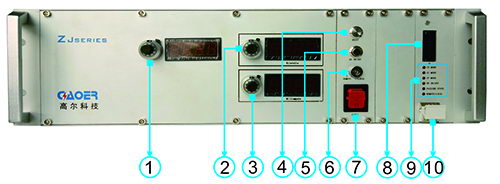

控制面板图示
|
序号 |
面板各部分定义 |
序号 |
面板各部分定义 |
|
⑴ |
频率调节显示 |
（9） |
恒压模式（灯亮恒压） |
|
⑵ |
电压调节显示 |
恒流模式（灯亮恒流） |
|
|
⑶ |
电流调节显示 |
恒功率模式（灯亮恒功率） |
|
|
⑷ |
复位 |
高压开/关状态（灯亮高压开） |
|
|
⑸ |
高压开/关 |
故障状态（灯亮故障） |
|
|
⑹ |
远程/本地 |
远程/本地 |
|
|
⑺ |
电源开关 |
（10） |
助拔器 |
|
⑻ |
远程控制端口 |
|
|

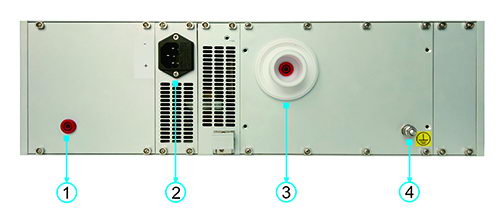

后面板图示
|
序号 |
接口定义 |
参考值 |
备注说明 |
|
⑴ |
电流反馈端口 |
- |
- |
|
⑵ |
电源输入 |
DC24V |
- |
|
⑶ |
高压输出 |
- |
- |
|
⑷ |
GND |
- |
- |
